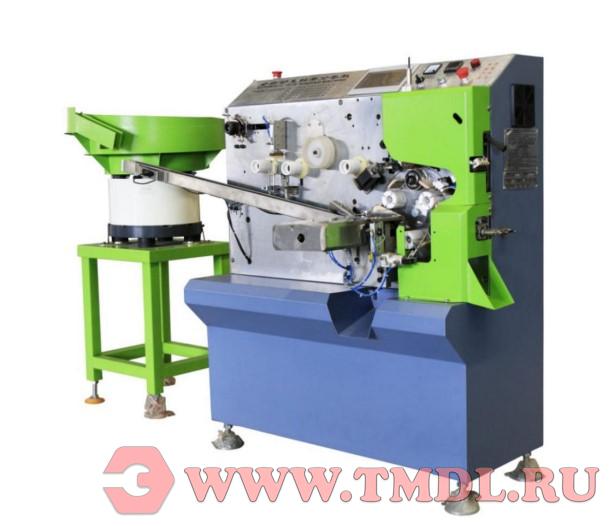

Полностью автоматический станок для перемотки ПТФЭ (фторопластовой ленты).
Технические характеристики
| 1 | Суточная выработка | 6000-11000 |
| 2 | Применимая толщина | 6-30 микрон |
| 3 | Применимая плотность | 0.15-1.0 |
| 4 | Применимая ширина | 10-25 мм |
| 5 | Максимальная скорость | 15 м/с |
| 6 | Наружный диаметр пластиковой втулки | 40-65 мм (центробежная подающая втулка) |
| 7 | Габаритные размеры | 1800 мм × 1400 мм × 950 мм |
| 8 | Вес | 440 кг |
| 9 | Требуемое давление воздуха | ≥ 5 кг |
| 10 | Напряжение питания | 220 В |
| 11 | Максимальная мощность | 1.5 кВт |
| 12 | Серводвигатель | Тайвань, Delta |
| 13 | Программируемый логический контроллер (ПЛК) | Тайвань, Fengwei |
| 14 | Контроллер температуры | Тайвань, Delta |
| 15 | Тормозное устройство | Тайвань, Qiandai; Япония, Miki |
| 16 | Основной подшипник | Япония, NTN |
| 17 | Реле | Япония, Omron |
| 18 | Сенсорный экран | Kunlun Tongtai, 7 дюймов |
| 19 | Пневматические компоненты | Airtac, Niulide |
Функциональное описание
A. Данный станок оснащен функцией автоматической загрузки втулок и интеллектуального определения наличия втулки. При отсутствии пластиковой втулки станок автоматически переключается на следующее действие.
B. Станок имеет функцию автоматической термосварки. Когда втулка перемещается в рабочую позицию, манипулятор автоматически приклеивает ленту к пластиковой втулке, благодаря чему во время работы станка лента автоматически наматывается на втулку.
C. Станок оснащен функцией интеллектуальной коррекции. В соответствии с требованиями к продукции, лента может наматываться по центру втулки, что обеспечивает равномерный зазор с обеих сторон.
D. Станок имеет функцию автоматической резки. Когда исходная лента превращается в готовое изделие на втулке, она может быть автоматически отрезана.
E. Станок оснащен функцией автоматической финишной обработки. При приближении завершения намотки готового изделия станок плавно прижимает конечную часть исходной ленты к готовому изделию, обеспечивая красивый и аккуратный внешний вид.
F. Станок имеет функцию автоматического выталкивания. По завершении изготовления готового изделия станок выталкивает его из рабочей зоны, после чего переходит к следующему циклу.
G. Станок оснащен функцией интеллектуальной сортировки. В процессе работы станка неизбежно появление бракованных изделий. Данный станок может автоматически отсеивать и выгружать бракованные изделия через порт отбраковки.
H. Станок поддерживает три метода измерения продукции: счет по метражу, счет по количеству слоев (витков) и «полное». Заказчик может настроить параметры в соответствии с различными типами продукции.
Данный станок отличается прочной конструкцией и высокой точностью обработки, так как изготовлен из стального листа толщиной 16 мм. Он обладает стабильной производительностью, большинство электронных компонентов - импортные, точность обработки деталей находится в пределах 0,02 мм. Станок имеет длительный срок службы: при условии стабильного напряжения и давления воздуха он может работать круглосуточно без остановки. Расходы на обслуживание невысоки.
