Описание:

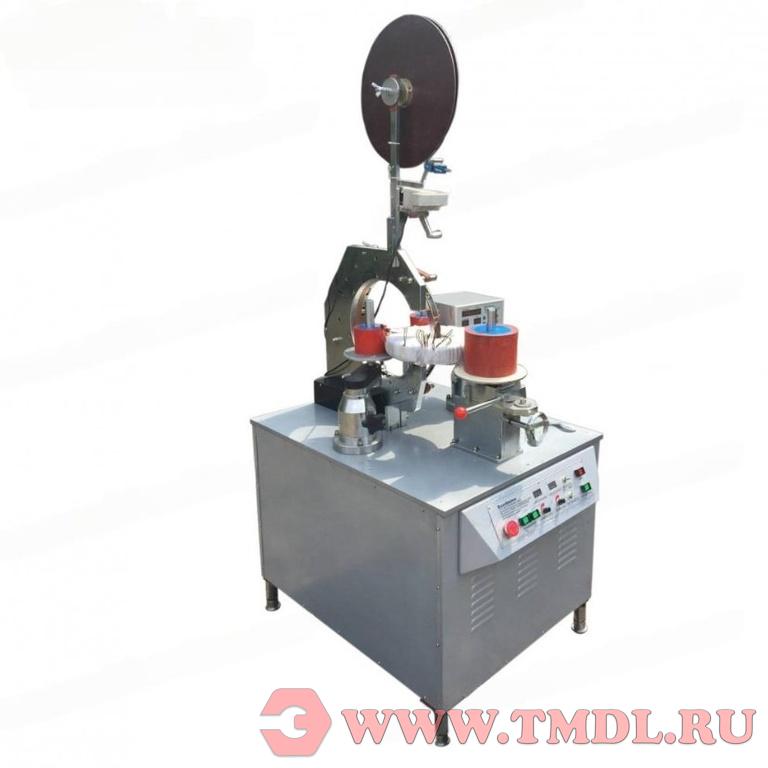

Программируемая автоматическая машина для намотки изоляционной ленты на крупные тороидальные сердечники (серия S300T) оснащена большим челноком для намотки ленты и точным цифровым тороидальным контроллером. Данная машина для намотки ленты является точным и надежным цифровым автоматическим станком для намотки изоляционной ленты на тороидальные сердечники. Эта машина для намотки ленты также называется машиной для обмотки лентой тороидальных сердечников и машиной для намотки ленты на ферритовые тороидальные сердечники. Данный тип машины для намотки ленты используется для обмотки изоляционной лентой тороидального сердечника и намотки. Эта машина для намотки изоляционной ленты лучше всего подходит для намотки ленты на тороидальные индукторы, тороидальные трансформаторы, тороидальные трансформаторы тока, тороидальные катушки, тороидальные дроссельные катушки, силовые индукторы, силовые магнитные катушки, индукторы ИБП, преобразовательные индукторы, тяжелые тороидальные сердечники и т. д.
Особенности:
-
Используется большой челнок для намотки ленты и сменный роликовый стол с различными размерами челноков (магазинов) для катушек разных габаритов и лент разного размера, что позволяет снизить затраты.
-
Высокотехнологичный челнок для намотки ленты для максимальной эффективности.
-
Отдельные регуляторы скорости для загрузки и намотки ленты.
-
Точный подсчёт длины загрузки с помощью конечного выключателя.
-
Точный подсчёт количества витков ленты с помощью фотоэлектрического датчика.
-
Программируемое направление намотки ленты, диапазон возврата намотки (витки или угол) и угол сегментной намотки.
-
Точный шаг укладки ленты с помощью программируемого контроллера.
-
Память вмещает 29 наборов программ с сохранением при отключении питания.
Технические характеристики:
| Модель | S300T-01 (наружный диаметр челнока 400 мм) |
| Ширина ленты | 15 (20, 25, 30) мм |
| Макс. скорость намотки | 120 об/мин |
| Макс. наружный диаметр готовой катушки | Φ 130–650 мм |
| Шаг укладки провода (ленты) | Управление шаговым двигателем |
| Мин. внутренний диаметр готовой катушки | Φ 60 мм |
| Напряжение питания | AC 220 В (50 Гц) |
| Макс. высота готовой катушки | 150 мм |
| Габаритные размеры | 900 × 600 × 1800 мм |
| Количество программ в памяти контроллера | 29 (наборов) |
| Вес | 240 кг |
