КОМПЛЕКТАЦИЯ
| 6-головочная машина для треугольной упаковки | 1 |
| Машина для внешнего треугольного пакета | 1 |
| Принтер для печати цветных полос и кодов | 1 |
| Транспортёр для вывода готовой продукции | 1 |
Параметры машины для внутренней и внешней упаковки треугольных пакетов
| Серия | Машина для упаковки чая |
| Наименование продукта | Машина для внутренней/внешней упаковки нейлоновых треугольных пакетов |
| Область применения | Подходит для чая, травяного чая, лечебного чая, Тегуаньинь, Лунцзин, Дамаофэн, Уишань Дахунпао, чая из розовых бутонов, ломтиков женьшеня и т.д. |
| Особенности данного устройства | Нейлоновый треугольный пакет изготовлен из экологически чистого нейлона и нетканого материала, импортированного из Японии, представляющего собой высококачественный пищевой фильтрующий материал, прошедший национальные проверки безопасности как нетоксичный, безбактериальный и термостойкий. При запайке используется уникальная ультразвуковая технология — бесшовная, надежная, гигиеничная и безопасная, что минимизирует лишнюю ширину кромки запайки и обеспечивает нулевые потери фильтрующего материала. |
| Упаковочный материал | Импортный из Японии нейлон, нетканые материалы и экологически чистые прозрачные материалы, которые на 100% биоразлагаемы. |
Основные технические параметры
| Вместимость упаковки | 1–5 грамм на пакет; погрешность ≤ ±0,2 грамма на пакет |
| Ширина рулона | 140, 160, 180 (мм) |
| Диапазон длины | 50, 60, 70, 80 (мм) |
| Метод резки | Импульсная электрическая резка и запайка — ультразвуковая плавкая резка с термозапайкой |
| Количество режущих устройств | 2 комплекта |
| Скорость упаковки | 15–45 пакетов в минуту |
| Источник питания | 380 В, 50 Гц, 1,2 кВт |
| Подача воздуха | Давление ≥ 0,6 МПа (также может быть предусмотрен воздушный насос для подачи газа) |
| Общий вес | 700 кг |

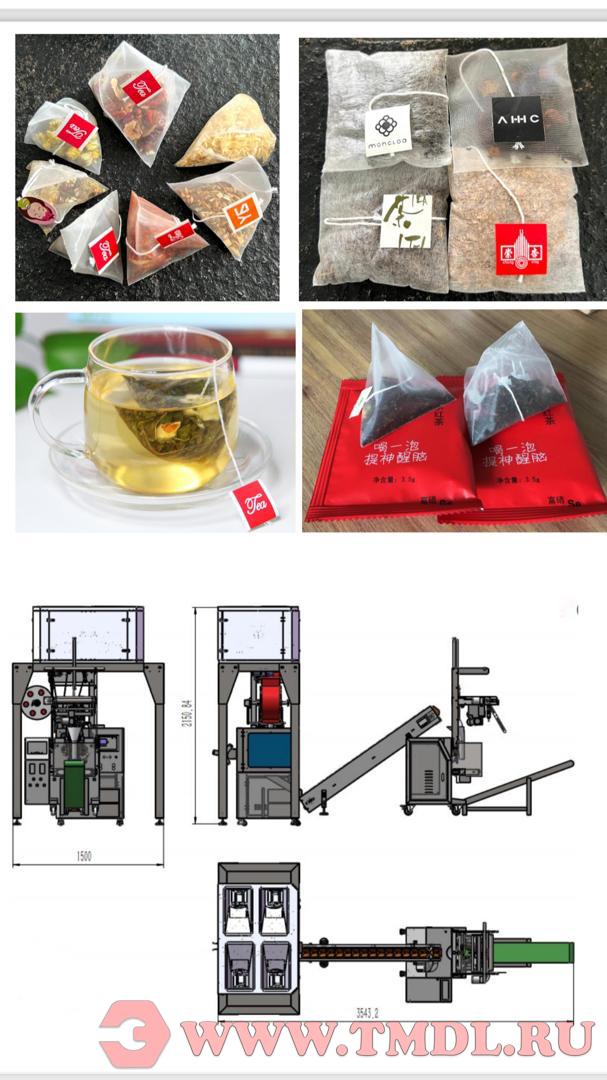

| Внешние габариты | Длина: 3300 мм * Ширина: 1600 мм * Высота: 2300 мм |
Таблица конфигурации машины для внутренней/внешней упаковки треугольных пакетов
| № | Наименование элемента | Модель | Примечания |
|---|---|---|---|
| 1 | ПЛК (программируемый логический контроллер) | CP1H-X40DT-D | Omron (Япония) |
| 2 | Сенсорный экран | TK6070IQ | Fangyi (совместное предприятие) |
| 3 | Серводвигатель | ISA-7-040-S1 | Hechuan (совместное предприятие) |
| 4 | Драйвер шагового двигателя | SD20806 | Rite (Шэньчжэнь) |
| 5 | Шаговый двигатель | 86BYG250C | Rite (Шэньчжэнь) |
| 6 | Импульсный блок питания | NES-150-48 | Mingwei (Тайвань) |
| 7 | Фильтр | SH210-20 | Schneider (Франция) |
| 8 | Волоконно-оптический усилитель | FZ1-KP2 | Panasonic (Япония) |
| 9 | Волоконно-оптический кабель | PT-410-B1 | Panasonic (Япония) |
| 10 | Автоматический выключатель (УЗО) | DZ47LE-32 C25A | Schneider (Франция) |
| 11 | Твердотельное реле | SSR-25DAH | Schneider (Франция) |
| 12 | Двигатель подачи пленки | 15W15K | Taibang (Чжэцзян) |
| 13 | Пневматические компоненты | — | SMC (Япония) |
| 14 | Кнопочный переключатель | LA167-B2-BA31 | ABB (Швейцария) |
| 15 | Индуктивный датчик приближения | E12-04NDA | Telux (Сямынь) |
