ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Гидравлический разматыватель
| 1 | Габаритные размеры | 3100 × 1500 × 2300 мм |
| 2 | Вес | 1,5 т |
| 3 | Главный вал | ø200 мм, круглый прокат 45#, закалка, HRC 55–65, твёрдое хромирование |
| 4 | Мощность двигателя | 3,0 кВт |
| 5 | Ширина разматывания | 600–1000 мм |
| 6 | Толщина разматывания | ≤1,5 мм |
| 7 | Внутренний диаметр рулона | 470–520 мм |
| 8 | Цилиндр прижимного рычага | 200 мм |
| 9 | Допустимая нагрузка | 8 т |
| 10 | Стойка (рама) | 100 × 100 × 4 мм, сварная из квадратной трубы с кронштейнами |
Семироликовая правильно-калибрующая машина
| 1 | Габаритные размеры | 2300 × 3200 × 1400 мм |
| 2 | Вес | 2,3 т |
| 3 | Мощность серводвигателя | 7,0 кВт |
| 4 | Вал правки | ø140 мм, круглый прокат 45#, закалка, HRC 55–65, твёрдое хромирование |
| 5 | Ширина правки | 600–1000 мм |
| 6 | Толщина правки | ≤1,5 мм |
Пробивной штамп
| 1 | Габаритные размеры | 1500 × 700 × 1700 мм |
| 2 | Вес | 1 т |
| 3 | Материал пуансона | Cr12; верхний и нижний зазор регулируются произвольно, с поддержкой направляющих колонн |
| 4 | Двигатель гидростанции | 7,5 кВт |
| 5 | Гидравлический масляный насос | Шестерённый насос; давление ≤16 МПа |
| 6 | Пластинчатый теплообменник | Давление 1,25 МПа; температура 100 °C; площадь теплообмена 8 м² |
| 7 | Количество штампов | 2 комплекта (для пробивки кромок, для пробивки торцов) |

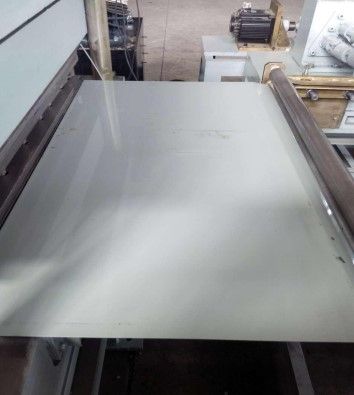

Отрезной станок
| 1 | Габаритные размеры | 2300 × 1100 × 1300 мм |
| 2 | Вес | 1,5 т |
| 3 | Мощность двигателя | 3,0 кВт |
| 4 | Ширина резки | ≤1300 мм |
| 5 | Толщина резки | ≤3 мм |

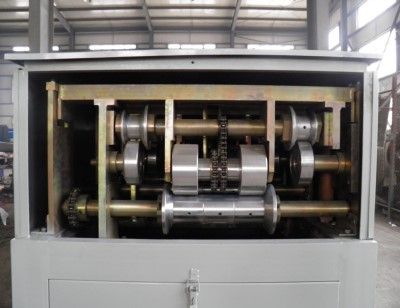

Профилегибочный станок
| 1 | Габаритные размеры | 7500 × 1500 × 1500 мм |
| 2 | Вес | 6 т |
| 3 | Мощность двигателя | 7,5 кВт |
| 4 | Основная рама | Швеллер 200 мм × 9 мм |
| 5 | Толщина вертикальной плиты | 20 мм |
| 6 | Материал роликов | Высококачественная сталь 45#, закалка HRC 55–65, твёрдое хромирование |
| 7 | Материал валов | ø70 мм, высококачественная сталь 45#, оцинкованная |
| 8 | Звёздочки цепные | 40Cr, оцинкованные |
| 9 | Количество формовочных клетей | 10 шагов (клетей) |

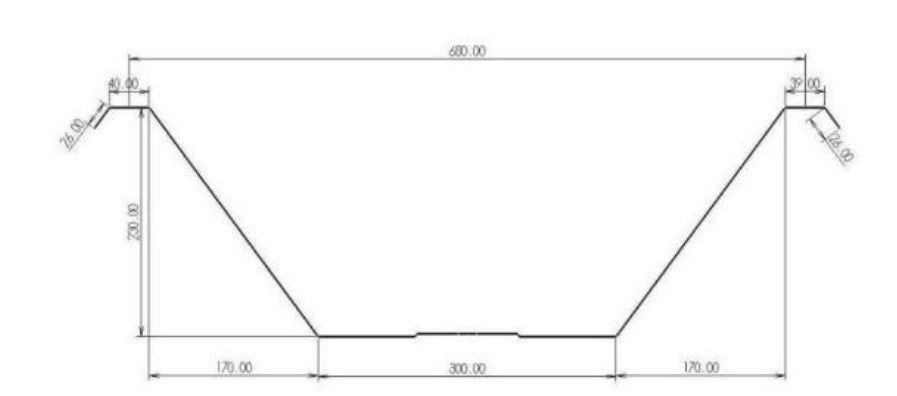

| 10 | Ширина подачи | 1000 мм |
| 11 | Эффективная ширина | 680 мм |
| 12 | Толщина проката | 0,6–1,5 мм |
| 13 | Коэффициент использования | 68% |

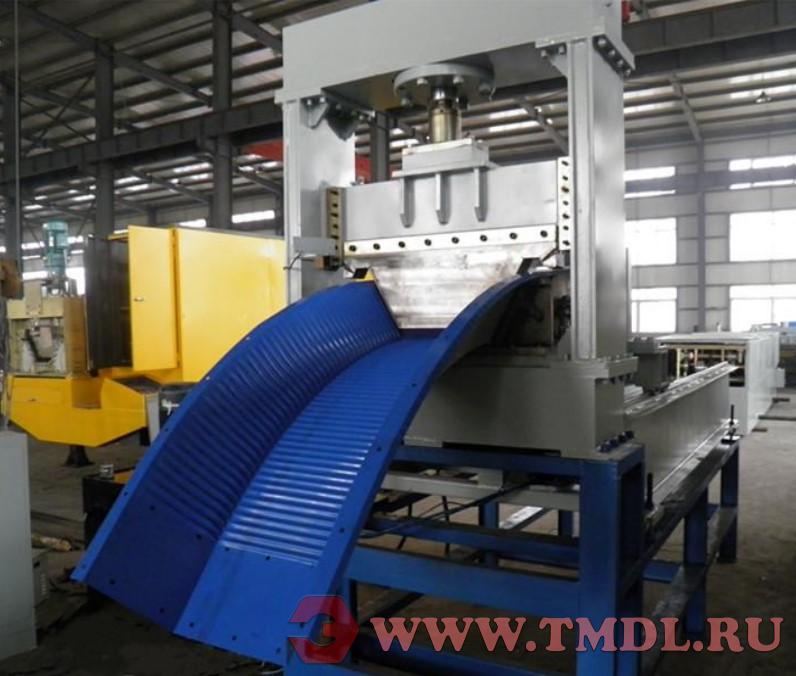

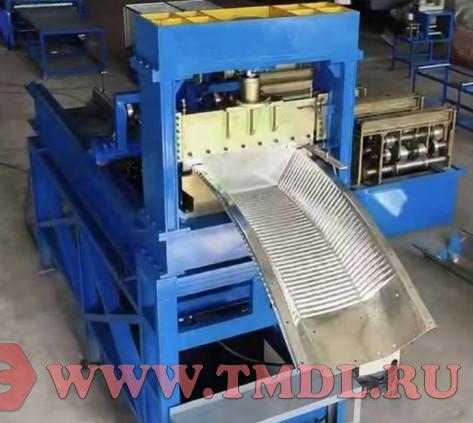

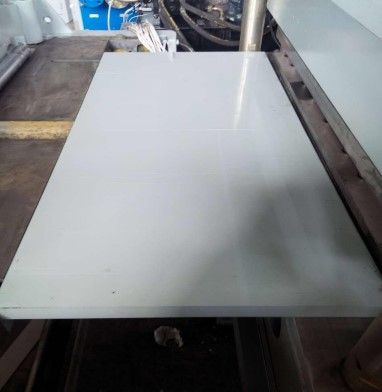

Гибочный станок
| 1 | Габаритные размеры | 4000 × 1500 × 2600 мм |
| 2 | Вес | 2 т |
| 3 | Мощность серводвигателя | 3,0 кВт |
| 4 | Мощность двигателя гидростанции | 7,5 кВт |
| 5 | Гидравлический масляный насос | Шестерённый насос, давление ≤16 МПа |
| 6 | Пресс-форма (штамп) | 1 комплект (для запрессовки гофры/складки) |
Гидравлическая станция: 2 комплекта

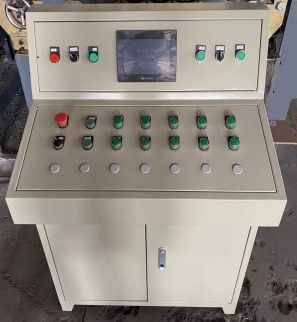

Система электрического управления: 1 комплект (3 шт.)

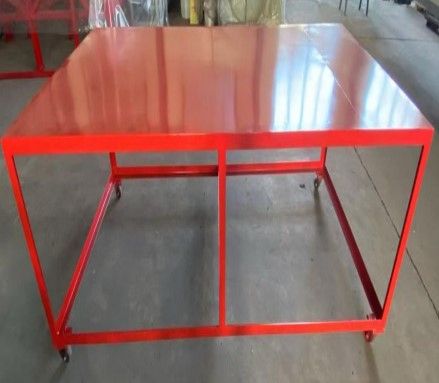

Приёмная платформа: 3 шт.
Направляющая пластина: 2 шт.
Ступенчатая лестница: 2 комплекта

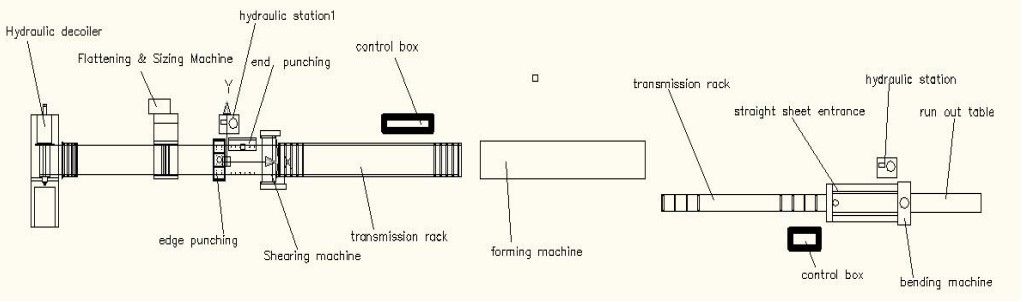

Технологический процесс
Загрузка (установка и разжим стального рулона на разматывателе) → Подача, правка и калибровка (подготовка ровного листа для пробивки) → Пробивка кромок и торцов на ровном листе → Резка пробитого листа → Профилирование разрезанного листа → Гибка профилированного листа
Вся машина использует ПЛК, сенсорный экран, преобразователь частоты и серводвигатель в качестве системы управления.
Электропитание: 380 В / 50 Гц / 3 фазы
