Используемые комплектующие
| № | Наименование | Марка |
|---|---|---|
| 1 | Двигатель | Тайвань GPG |
| 2 | Силовой выключатель (автомат) | Корея KACON |
| 3 | Подшипники | C&U |
| 4 | Режущий инструмент (нож) | Япония SKD11 |
| 5 | Конвейерные ленты | Импорт из Италии |
| 6 | Роликовая опора (колесо) | YX-200 |
| 7 | Датчик | Германия LEUZE |
| 8 | Промежуточное реле | Япония IDEC |
| 9 | Контактор переменного тока | SCHNEIDER |
| 10 | Пневмоцилиндр | Тайвань AIRTAC |
| 11 | Электромагнитный клапан | Тайвань AIRTAC |
| 12 | ПЛК (контроллер) | Германия Siemens |
| 13 | Сенсорная панель | MCGS |
Детали машины

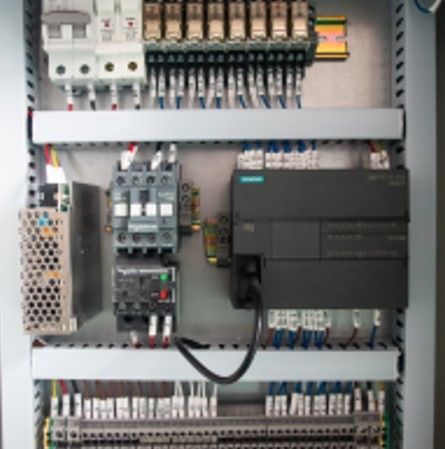

Известные бренды электронных и пневматических компонентов, аккуратная разводка (сборка) проводов для удобства проверки электрических цепей.

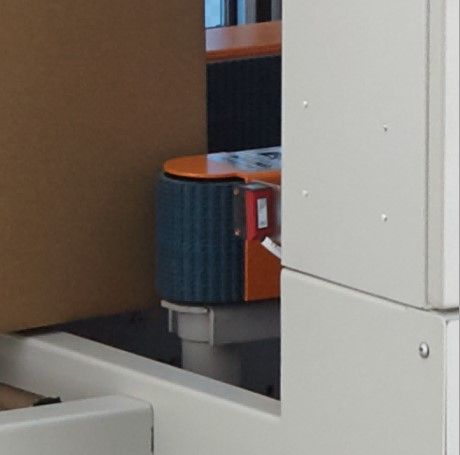

Защитная дверца клеевой (ленточной) головки, что значительно упрощает замену рулона ленты.

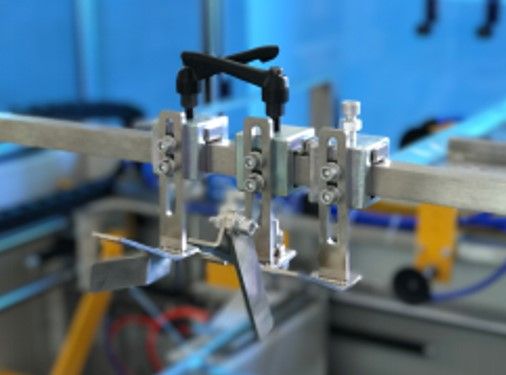

Узел фиксации (удержания) коробки из нержавеющей стали.

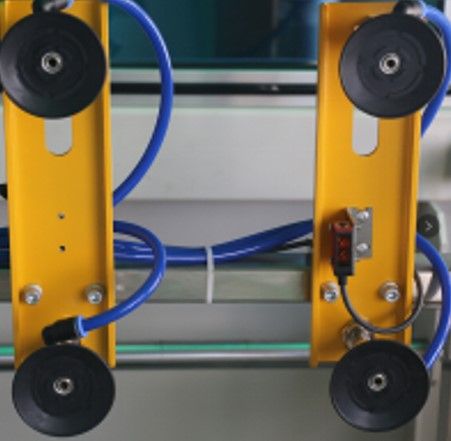

Регулируемое положение вакуумных присосок для коробок разных размеров.

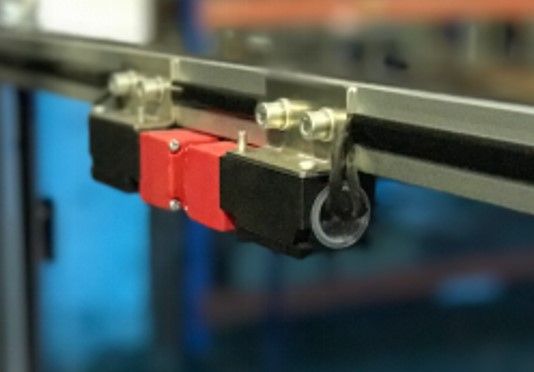

Датчик наличия коробки, который может быть вынесен на следующий конвейер: если датчик постоянно фиксирует наличие коробки, картоноделатель прекращает формирование коробок, что экономит расход воздуха и максимально оптимизирует интеграцию упаковочной линии.
Защитная дверца с концевым выключателем безопасности: при открытии двери машина останавливается, пневматическая и электрическая системы отключаются.
Технические характеристики
| Требования к картону | Качество картона должно быть хорошим, биговка (сгиб) должна быть достаточно глубокой, а дизайн и материал картона должны соответствовать нашим требованиям согласно схеме требований. |
| Ориентация картона | Машина с подачей справа налево — для правого картона (коробка выходит отпечатком вверх); машина с подачей слева направо — для левого картона (коробка выходит отпечатком вверх). Направление подачи машины и картона указано в прилагаемом файле. |
| Направление подачи картона | Справа налево (когда оператор стоит лицом к картону, его основная сторона находится справа, см. фото) |
| Скорость производства | 8–12 коробок/мин |
| Стандартный размер картона (мм) / размер по заказу | Д 270–460 × Ш 150–400 × В 100–400 мм. Самый большой и самый маленький размеры не могут использоваться одновременно; соотношение длины, ширины и высоты картона должно быть подходящим (только для справки) |
| Электропитание | 220 В, 50 Гц, 1 фаза, 200 Вт |
| Давление сжатого воздуха | 6 кг/см² |
| Расход воздуха | 450 НЛ/мин |
| Ширина клейкой ленты | 48/60/75 мм. Головка для 2-дюймовой ленты: макс. перекрытие 50 мм; головка для 3-дюймовой ленты: макс. перекрытие 65 мм. Для 2-дюймовой ленты рекомендуется головка на 2 дюйма, для 3-дюймовой — на 3 дюйма |
| Макс. размер рулона ленты | Макс. внешний диаметр рулона 250 мм, внутренний диаметр втулки 76 мм |
| Высота стола | 600 + 50 мм |
| Направление подачи картона | Справа налево |
| Габариты машины / вес машины | Д 2000 × Ш 1900 × В 1450 мм / 580 кг |
