Используемые комплектующие
| № | Наименование | Марка |
|---|---|---|
| 1 | Двигатель | Тайвань TECO |
| 2 | Импульсный блок питания | Тайвань MEANWELL |
| 3 | Подшипники | C&U |
| 4 | Режущий инструмент (нож) | Япония SKD11 |
| 6 | Роликовая опора (колесо) | YX-200 |
| 7 | Датчик | Германия LEUZE |
| 8 | Автоматический выключатель | Франция Schneider |
| 9 | Промежуточное реле | Япония IDEC |
| 10 | Преобразователь частоты | SIEMENS (Германия) / Mitsubishi (Япония) |
| 11 | Пневмоцилиндр и электромагнитный клапан | SMC (Япония) и AIRTAC (Тайвань) |
| 12 | ПЛК (контроллер) | Германия SIEMENS |
| 13 | Сенсорная панель | Германия SIEMENS |
Механизм двойной поддержки коробки
Принята конструкция механизма поддержки коробки. По сравнению с традиционным методом вставки штифтов, обеспечивается большая несущая способность для картонного материала, а захват коробки становится более стабильным. Временное хранение коробки может достигать 800 мм.
Автоматическое аварийное оповещение об обрыве ленты
При отсутствии ленты или при её обрыве срабатывает звуковой сигнал, что удобно для пользователя — позволяет своевременно заменить и отрегулировать ленту, экономя время.

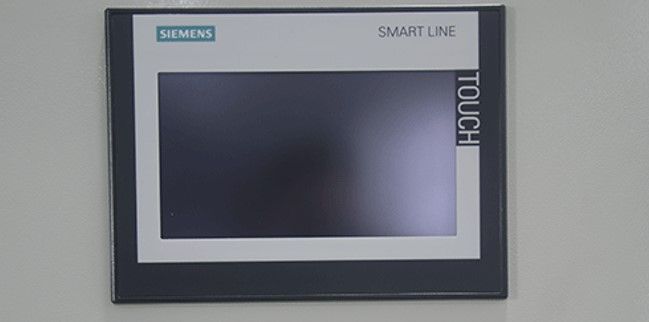

Человеко-машинный интерфейс
Выбран сенсорный экран Siemens и лаконичный интерфейс управления, который прост и понятен, что удобно для оператора при вводе данных и настройке.
Механизм формирования коробки
Поскольку картон легкий и тонкий, механизм формирования коробки использует конструкцию с вакуумными присосками и имитацией манипулятора, что позволяет затрачивать меньше усилий в процессе захвата коробки и повышает эффективность быстрого формирования.
Функция аварийного оповещения
Оснащена функцией сигнализации об отсутствии ленты и картона: при отсутствии материала срабатывает автоматическое напоминание, что удобно для оператора, чтобы своевременно добавить материал.
Инновационная конструкция направляющей рейки для формирования коробок
Конструкция формирования коробок со скользящим валом инновационно модернизирована до конструкции с направляющей рейкой: обеспечивает легкое скольжение, низкий уровень шума, более стабильное формирование и длительный срок службы.
Технические характеристики
| Требования к картону | Качество картона должно быть хорошим, биговка (сгиб) должна быть достаточно глубокой, а дизайн и материал картона должны соответствовать нашим требованиям согласно схеме требований. |
| Ориентация картона | Машина с подачей справа налево — для правого картона (коробка выходит отпечатком вверх); машина с подачей слева направо — для левого картона (коробка выходит отпечатком вверх). Направление подачи машины и картона указано в прилагаемом файле. |
| Направление подачи картона | Справа налево (когда оператор стоит лицом к картону, его основная (лицевая) сторона находится справа, а печать — сверху, как показано на фото ниже) |
| Скорость производства | 40–50 коробок/мин |
| Стандартный размер картона (мм) / размер по заказу | Д 240–510 × Ш 150–400 × В 150–350 мм. Самый большой и самый маленький размеры не могут использоваться одновременно; соотношение длины, ширины и высоты картона должно быть подходящим. |
| Накопитель картона (вместимость) | В 700 мм (полезная высота, вмещает примерно 70 шт. картона) |
| Электропитание | 415 В, 50 Гц, 3 фазы, 1000 Вт |
| Давление сжатого воздуха | 5–7 кг/см² |
| Расход воздуха | 350 НЛ/мин |
| Ширина клейкой ленты | 48/60 мм (выбрать 1 тип ленты), перекрытие 50 мм |
| Макс. размер рулона ленты | Макс. внешний диаметр рулона 250 мм, внутренний диаметр втулки 76 мм |
| Высота стола | 960–1000 мм |
| Направление подачи картона | Справа налево |

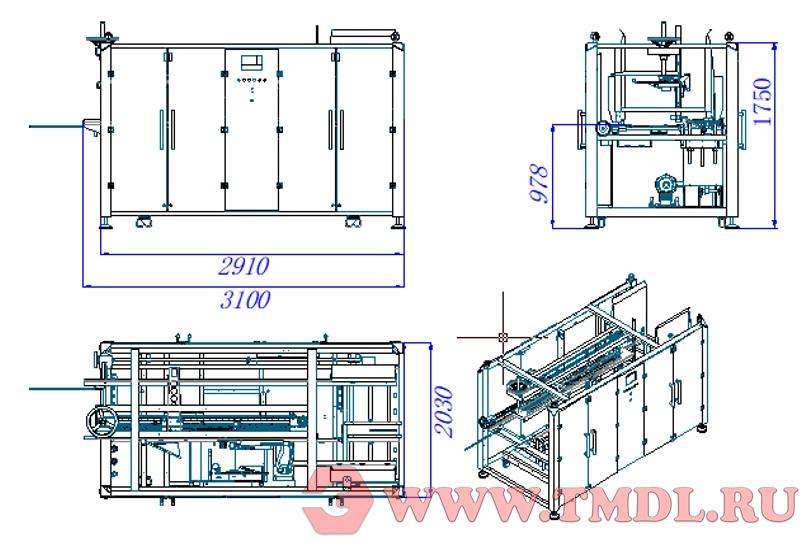

| Приблизительные габариты машины / размер деревянной упаковки |
Д 3120 × Ш 1450 × В 1900 мм (высота цеха должна быть не менее 2,2 м) |
| Приблизительный вес машины | 1500 кг |
