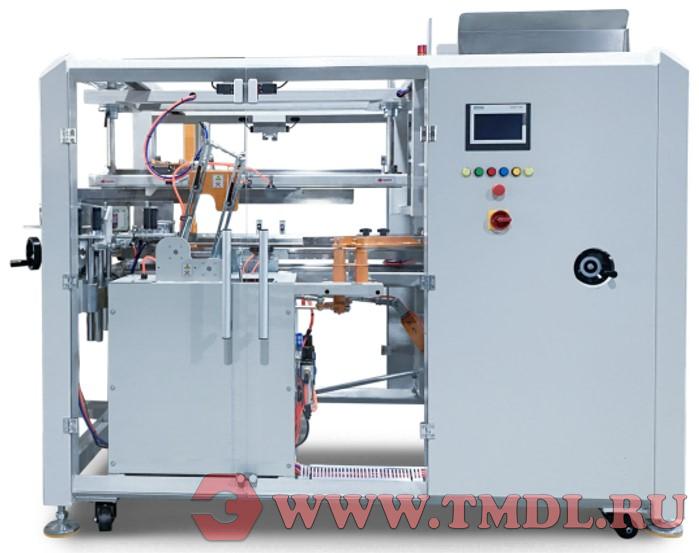

Используемые комплектующие
| № | Наименование | Марка |
|---|---|---|
| 1 | Двигатель | Тайвань TECO |
| 2 | Импульсный блок питания (Switch Power) | Тайвань MEANWELL |
| 3 | Подшипники | C&U |
| 4 | Режущий инструмент (нож) | Япония SKD11 |
| 6 | Роликовая опора (колесо) | YX-200 |
| 7 | Датчик | Германия LEUZE |
| 8 | Автоматический выключатель (Circuit Breaker) | Франция Schneider |
| 9 | Промежуточное реле | Япония IDEC |
| 10 | Преобразователь частоты | Китай INOVANCE |
| 11 | Пневмоцилиндр и электромагнитный клапан | Тайвань AIRTAC |
| 12 | ПЛК (контроллер) | Германия SIEMENS |
| 13 | Сенсорная панель | Германия SIEMENS |

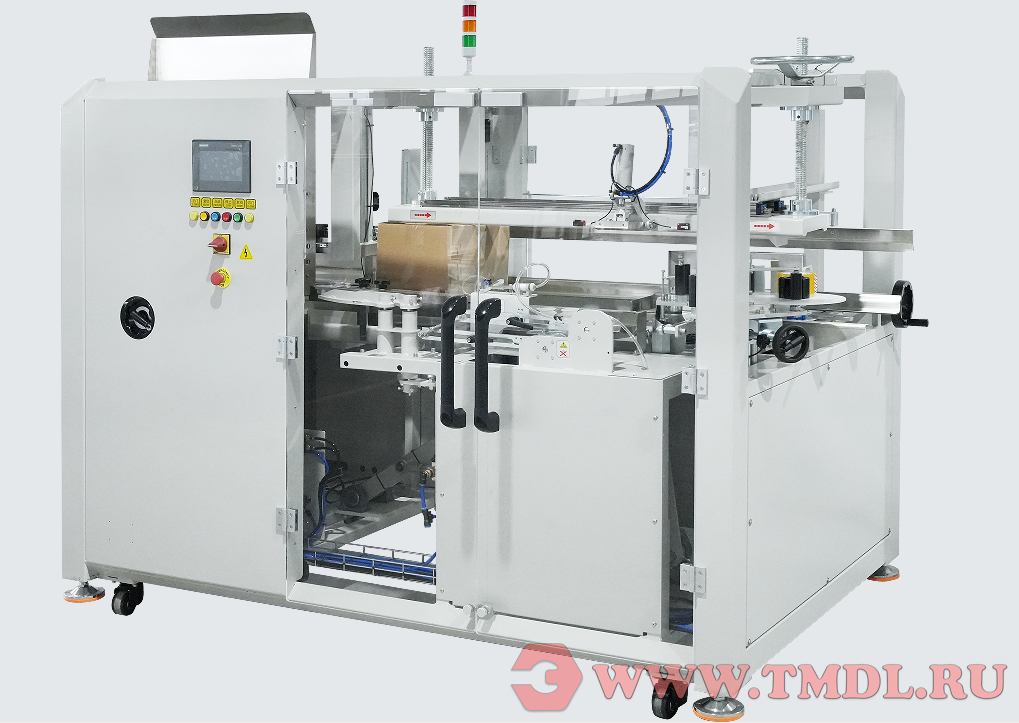

Детали машины
Механизм двойной поддержки коробки
Принята конструкция механизма поддержки коробки. По сравнению с традиционным методом вставки штифтов, обеспечивается большая несущая способность для картонного материала, а захват коробки становится более стабильным. Временное хранение коробки может достигать 800 мм.
Механизм загибки клапанов (створок)
Принята конструкция механизма загибки передних и задних клапанов с двойным шарнирным рычагом и двойным качающимся рычагом. Коробка формируется быстро, раскрытие происходит плавно, а процент успешного формирования коробки высок.
Человеко-машинный интерфейс
Выбран сенсорный экран Siemens и лаконичный интерфейс управления, который прост и понятен, что удобно для оператора при вводе данных и настройке.
Механизм формирования коробки
Поскольку картон легкий и тонкий, механизм формирования коробки использует конструкцию с вакуумными присосками и имитацией манипулятора, что позволяет затрачивать меньше усилий в процессе захвата коробки и повышает эффективность быстрого формирования.
Функция аварийного оповещения
Оснащена функцией сигнализации об отсутствии ленты и картона: при отсутствии материала срабатывает автоматическое напоминание, что удобно для оператора, чтобы своевременно добавить материал.
Поддержка формирования коробок различных типоразмеров
Минимальный размер коробки: длина 240 мм.
Технические характеристики
| Требования к картону | Качество картона должно быть хорошим, биговка (сгиб) должна быть достаточно глубокой, а дизайн и материал картона должны соответствовать нашим требованиям согласно схеме требований. |
| Ориентация картона | Машина с подачей справа налево — для правого картона (коробка выходит отпечатком вверх); машина с подачей слева направо — для левого картона (коробка выходит отпечатком вверх). Направление подачи машины и картона указано в прилагаемом файле. |
| Направление подачи картона | Справа налево (когда оператор стоит лицом к картону, его основная (лицевая) сторона находится справа, а печать — сверху, как показано на фото ниже) |
| Скорость производства | 25–30 коробок/мин |
| Стандартный размер картона (мм) / размер по заказу |

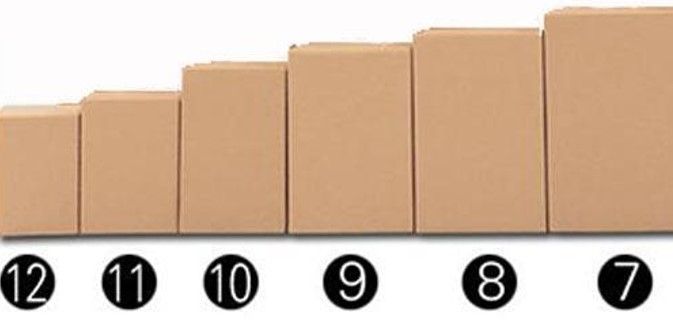

Д 240–510 × Ш 140–400 × В 120–400 мм, и Д + Ш < 880, 210 < В + Ш/2 < 570. Самый большой и самый маленький размеры не могут использоваться одновременно; соотношение длины, ширины и высоты картона должно быть подходящим (только для справки). |
| Накопитель картона (вместимость) | В 700 мм (полезная высота, вмещает примерно 70 шт. картона) |
| Электропитание | 220 В, 50 Гц, 1 фаза, 1000 Вт |
| Давление сжатого воздуха | 5–7 кг/см² |
| Расход воздуха | 350 НЛ/мин |
| Ширина клейкой ленты | Лента 48/60 мм (выбрать 1 тип ленты) с перекрытием 50 мм |
| Макс. размер рулона ленты | Макс. внешний диаметр рулона 250 мм, внутренний диаметр втулки 76 мм |
| Высота стола | 960–1000 мм |
| Направление подачи картона | Справа налево |

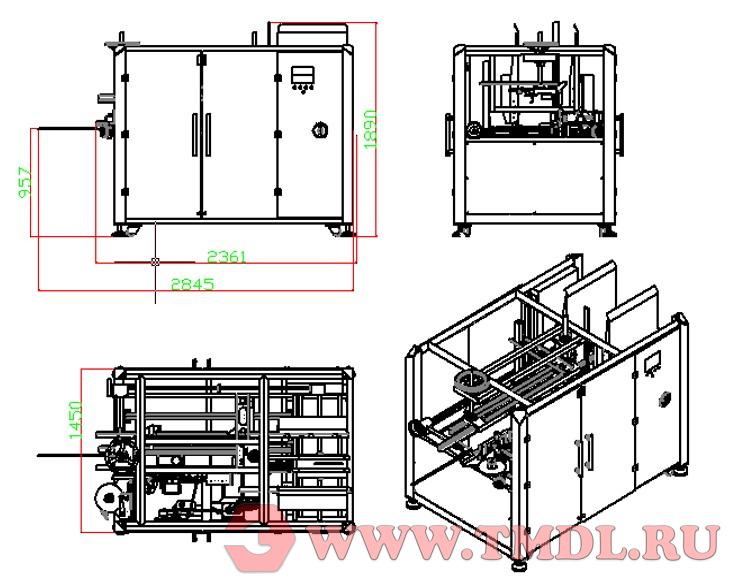

| Приблизительные габариты машины | 2360 × 1450 × 1900 мм |
| Приблизительный вес машины | 920 кг |
